电力第一云！ EasyStack助黑龙江电力建设全核心业务OpenStack云化平台

改革开放以来，我国能源电力取得了举世瞩目的发展成就，发电装机、用电量、电网规模均位列世界第一。如何响应国家号召，加强供给侧结构性改革，增强持续增长动力，以提高供给体系的结构和效率，是电力行业的当务之急。作为国家电网公司全资的黑龙江省电力公司（以下简称：黑龙江电力），在负责建设、运行维护省电网及保障全区安全可靠供电任务的同时，积极拥抱云计算技术，通过技术创新实现自身的战略使命成为了当务之急。

作为国家经济命脉，电力系统任何中断都会造成巨大的社会和经济影响。因此国家电网实时监控着各个省电力公司的业务系统运行情况。这对原本主要依靠专有硬件设备堆砌来解决系统可靠性的省电力系统向灵活敏捷的云化转型，提出巨大挑战。

经过审慎的评估、选型，黑龙江电力与在OpenStack领域拥有丰富中大规模企业级实践经验及技术实力的EasyStack合作建起首期即超过200节点的电力云计算平台，率先在电力行业走出核心业务拥抱云计算的第一步！目前，包括营销、财务管控、电能量现代化应用、移动作业管理、全国电力市场技术支撑、电网GIS等业务生产系统均已在黑龙江电力云平台顺利上线，同期上线的还包括大数据分析、数据交换等数据处理系统。整个云平台计划达到700台物理节点，成为电力系统内首屈一指、示范性云平台系统。

黑龙江电力信通公司副总经理赵威表示，“本次国家电网黑龙江公司的OpenStack云平台，实现了计算、存储、网络资源彻底的云化，并将全部业务系统迁移到云计算平台中，在1年的运营过程中，不仅稳定可靠，更大幅提升了运行效率。我们还将在此基础上开展运维自动化相关工具的研究，并实现与大数据平台相结合。该OpenStack云平台将为黑龙江电力进一步实现业务创新提供稳定灵活、自主可控的基础架构支撑。”

黑龙江电力云平台方案设计

考虑到整个云平台的设计规模将达到700台物理服务器，同时所承载的是电力行业核心生产系统，云平台的可靠性和可用性要求成为首要设计指标，针对这一现状，黑龙江电力公司与EasyStack一道对整个云平台的总体架构进行了充分探讨，对影响整个平台可靠性的关键组件提出了针对性设计与优化方案。

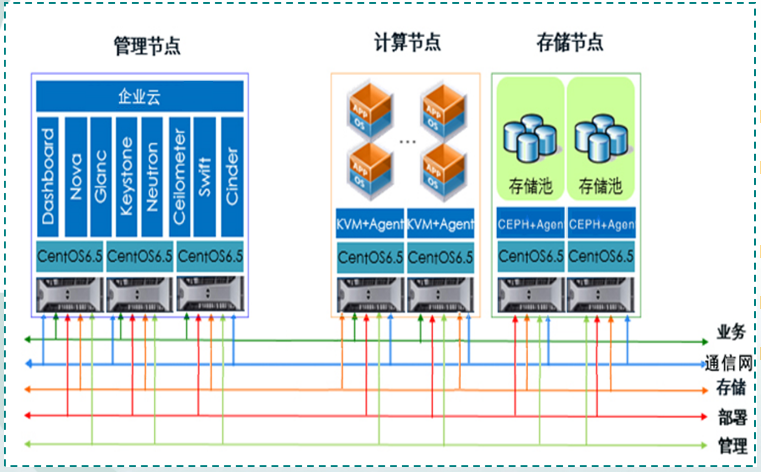

黑龙江电力云平台网络架构示意图

具备OpenStack控制平面高可用与高性能的云管理平台

整个OpenStack云平台的高可用主要依赖控制平面的高可用，设计难点在于如何平衡关键服务可靠性与平台可扩展性之间的矛盾，同时从计算、网络、存储等模块优化OpenStack平台消息机制，经过优化后，平台组件间的冗余消息大幅减少，消息转发效率大幅提升，为承载千台规模计算节点打下了基础。

通过HA以及云平台的高可靠设计等方案的实施使之区别并领先于其它OpenStack发行版，可用于承载核心业务的中大规模云计算环境，轻松应对电力系统传统与创新的业务挑战。

深入优化计算、存储以及网络性能，从KVM、OVS、Ceph等最底层技术开始源代码级优化，最终提供接近物理硬件能力的计算、存储和网络性能，为黑龙江电力各个核心业务系统提供了高性能、可靠的服务平台。

计算虚拟化

通过实施OpenStack云计算，可以按照黑龙江电力各个业务所需的计算能力的规模，将各个业务部署到合适的物理中，有效整合物理机资源，提高资源利用率。通过每个VM隔离应用，保证单个VM的资源需求得到满足。在单台物理机故障或宕机的情况下，将业务系统按计划迁移到其他物理机或者尽快在其他物理机恢复，保证SLA，降低业务连续性风险。通过与黑龙江各个业务系统应用软件集群相结合，实现整个业务系统的高可靠性、高连续性、快速扩展性。

在黑龙江电力云平台方案中，使用OpenStack，Centos，KVM这样的开源软件可以避免厂商锁定，对几乎所有的x86服务器均开放，同时对MySQL，Oracle，Weblogic等数据库和中间件应用服务器也能开放性的支撑，达到自主、可控的目的，同时降低软硬件的CAPEX（资本支出）和OPEX（运营支出）。

分布式存储Ceph

鉴于运用商业存储的一些问题，同时考虑黑龙江电力业务系统对性能和可靠性，扩展性的要求以及目前设备环境现状——尽量避免由于实施需要采购新设备、增加部署工作量、延长云平台方案实施周期等，只要对目前设备环境做少许变更即可实施。

黑龙江电力采用利用开源技术实现的分布式存储Ceph，并使用Cinder可以使用Ceph作为后端存储。实现了统一存储，提供对象存储，块存储及文件系统的支持；无任何单点故障；数据多份冗余；存储容量可扩展；自动容错及故障自愈；并支持快照、备份、恢复，支持QEMU及Libvirt虚拟化等功能。

黑龙江电力在实际部署时，通过对SSD极速、HDD高容量两个资源池的OSD的设置，完成了3份数据副本的支持。基于Ceph的分布式高性能存储方案，极大的提高了云主机的IO性能，足以应对各种苛刻的企业应用需求。黑龙江电力云平台现状可以在10秒内完成一台云主机的创建；支持实时快照，对1T硬盘的快照的操作耗时不超过2秒。

由于数据量增长迅猛，黑龙江电力在方案部署期间进行了多次存储扩容， 在扩容过程中 ,由于数据量较大, 为保证不影响已上线业务的正常运行, 通过降低Ceph rebalance优先级的方式, 在不影响业务的情况下, 实现了存储的在线扩容。

网络虚拟化

为了满足业务对网络性能和扩展性，可靠性的需求，此次虚机网络没有通过L3 router转发, 而是直接连接至对应VLAN网关，来保证用户实际的使用性能与感受。最终方案通过使用VLAN＋OpenVSwitch方式配置网络，合理分配不同网络平面的流量。

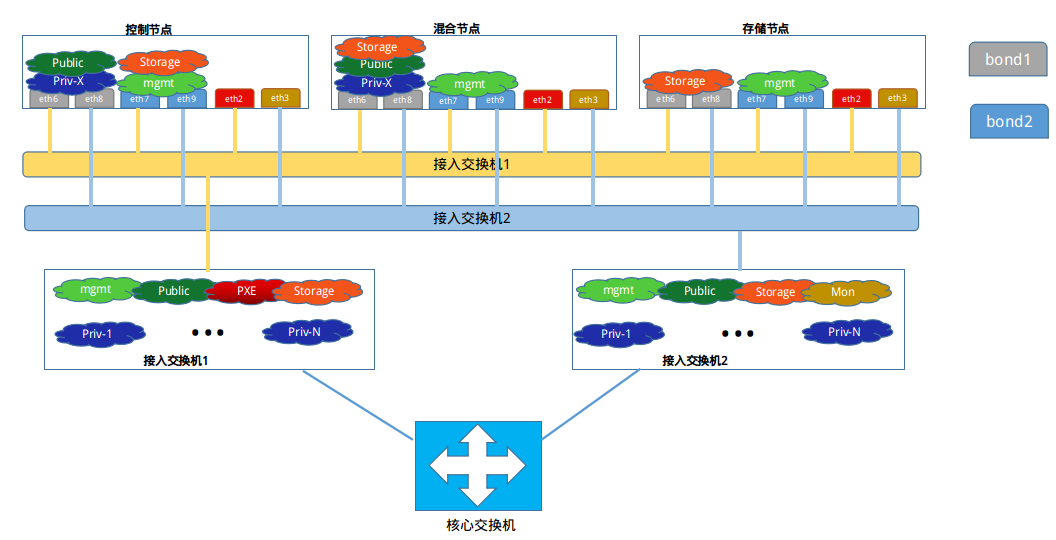

黑龙江电力云平台网络逻辑示意图

其中：

通信网——用于云内部虚拟机间通信；

业务网——用于虚拟机提供外部业务访问；

存储网——用于Ceph集群间数据拷贝；

部署网——用于物理主机云环境部署；

管理网——用于OpenStack与被管理主机间通信；

通过多个网络节点，实现公网的负载均衡及HA，高性能和高可用, 网络节点使用Router级别的Active/Standby方式实现HA，并使用独立的网络路由监控服务确保网络HA的稳定性。

OpenStack云环境运维

大规模集群的部署涉及到资产管理的问题，黑龙江电力方案中所有物理机机器均已登记在册，并在机架的固定位置标号。EasyStack安装工具Roller为指定固定IP地址，保证新集群部署完毕之后与现有资产表保持完全一致。后期运维同样可以使用Roller灵活扩展集群规模。

此外，黑龙江电力云平台实现了公司内部IM平台（合创圈）的自动化部署，运维人员仅需发送文字，即可实现交互完成部署。此外，方案中还运用了自动运维、巡检脚本, 来定期设置与执行运维任务。

OpenStack云计算监控——业务连续性的保障

黑龙江电力方案中一旦物理机、OpenStack服务、或Ceph集群出现异常, Zabbix均能监控到并自动报警. 将报警信息以短信、微信的形式发送到相关运维人员的手机上。通过与EasyStack 的Zabbix监控集成，实现现场大屏幕、指示灯，及自动化短信发送。

OpenStack安全

黑龙江电力对OpenStack安全是主要从权限管理和网络安全管理来控制对云平台安全的保证。实现对OpenStack各个组件之间的API调用进行身份识别；通过用户，租户或项目（角色控制服务消费者对各个服务资源的访问权限。

此外，黑龙江电力还运用OpenStack实现三层分级账户权限管理， 为不同权限级别的用户呈现不同的导航界面，支持每个业务项目组来部署与修改自己的虚机。

结语：电力+互联网 拥抱云计算正当时

目前，黑龙江电力云计算平台共计部署物理主机272台，完成营销系统、财务管控、PMS2.0、电力交易、GIS平台等80%系统迁移。营销系统已连续运行13个月，运行效率提升近30%，100%业务系统完成入云。

其中，营销月结时计算时长从原12小时缩短到72分钟，效率提升900%； 营销系统合帐报表耗时从原1小时47分钟缩短到4分钟效率提升2575%；高峰页面访问响应时长由6-8秒缩短至1-2秒，效率提升300%。

黑龙江电力云平台系统迁移前后测试对比表

借电力云平台的搭建，黑龙江电力还完成了Hadoop平台搭建，实现离线数据分析；以在线统一日志分析平台实现对服务器、网络设备、安全设备、数据库、系统中间件、权限管理系统、端设备的日志收集，及对即时通讯系统信息分析。

EasyStack创始人、CEO 陈喜伦表示，“新技术的采用和进步，离不开一批值得感谢和钦佩的客户和CIO、架构师，他们有远见和魄力，敢于率先采用新技术推动创新和业务变革，黑龙江电力就是中国OpenStack企业实践的先行者之一，EasyStack很荣幸能服务这样的客户。“

“十三五”期间，在云计算、大数据等相关技术的推动下，各行各业都在谋求变化，试图构建新的产业格局，占据产业发展的制高点的时机，而黑龙江电力敢为天下先，以创新的态度与稳健的方式将电力核心业务系统与OpenStack云平台+互联网的结合，将会在电力系统中投映出更加璀璨的未来。
