轻点鼠标,管理数据
——华为赛门铁克为广西民族大学提供易维护、可扩展的IT系统

作者:kaiyun体育官方人口
2009/6/30 14:36:05
通过多次交流与仔细研究,最终广西民族大学选定了华为赛门铁克的解决方案,替换了大量原有的核心应用平台,同时华为赛门铁克高端的FC/IP存储也承担起该校重要数据存储和备份的任务。

分享到: 新浪微博 腾讯微博

随着学校教职员工数量的迅猛增长,以及中国教科网(CERNET)第二代网络的快速建设,广西民族大学也不可避免地遇到了资金预算短缺,难以满足高质量存储资源的巨大需求,业务系统与存储资源未分离,核心系统没有负载分担机制,关键应用扩容困难,各个厂家产品兼容困难等传统IT系统的固疾。

通过多次交流与仔细研究,最终他们选定了华为赛门铁克的解决方案,替换了大量原有的核心应用平台,同时华为赛门铁克高端的FC/IP存储也承担起该校重要数据存储和备份的任务。

背景介绍

有着56年历史的广西民族大学是学科门类较为齐全、师资力量较为雄厚、科研水平较高、学科建设与教育质量较好的综合性民族大学。

学校位于广西南宁市风景秀丽的相思湖畔,分东、西两个校区,总面积 132.2 万平方米(1983 亩),绿化覆盖率 58.14% 。现设有 16 个学院, 56 个普通本科专业, 2 个一级学科和 40 个二级学科硕士学位授权点,覆盖了哲学、历史学、法学、教育学、文学、管理学、理学、工学、经济学 9 个学科门类。学校现有国家级人才培养基地 1 个,自治区级重点学科 5 个,自治区级重点实验室及培育基地 4 个,11 个特色优势学科实验室建设项目进入中央与地方共建项目。国家对外汉语教学领导小组办公室还将学校确定为全国 10 个“中国支持周边国家汉语教学重点学校” 之一。

建校以来,学校已为国家培养了 10 万余名少数民族干部和各类专门技术人才。不少毕业生已成为颇有成就的教授、专家、学者、作家、诗人、党政军领导干部。

老系统与新应用间的矛盾

广西民族大学网络中心原有关键应用系统拓扑结构如图1所示。可以看出,这种应用系统结构的可管理性存在较多问题,其中让学校IT系统主管担忧的有以下几点:

• 各系统主要应用平台为单核双路服务器,性能太低,在网络访问高峰期时无法承担学校的访问压力,多次出现系统宕机、丢包等重大事故;

• 所有重要系统的应用软件与数据(库)都在同一服务器上,既影响性能也对数据的安全非常不利;

• 存储空间都散布于独立服务器的磁盘上,这种支离破碎的存储配置令用户非常头疼;

• 关键的教务系统是用两台小机组成,第一台运行应用软件,第二台运行DB2数据库,应用系统没有基本的备份机制;

• 2009年学校新的国际教育大楼启用,图书馆又要进行图书管理系统改造,还将有数套新的应用系统上马,这就使得现有局促的机房空间更显紧张,且耗电量增加后配套的UPS电源的支撑能力又成了新的问题;

• 原有网络、存储、服务器的可管理能力差,各成一套,且多数基于C/S架构,各产品需网管人员在各自办公电脑上安装多种网管客户端程序,令网管人员不堪其烦

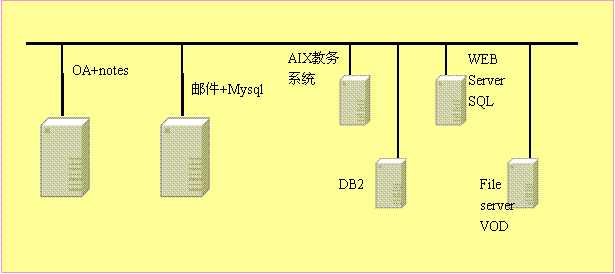

图1 广西民族大学原关键应用系统拓扑图

这种可管理水平不高的应用系统在实际运行中也出过一些事故,但在IT化程度不高的阶段问题并不显得突出。随着各种管理流程IT化,很多重要应用系统对IT平台的依赖程度越来越高,已经不再允许出现大的问题。

因此,从大局和长远来看,学校迫切需要对整个IT系统进行结构化改造。他们主要的需求包括:

• 从应用系统管理的角度出发,应用与数据(库)需分离;

• 存储系统、服务器平台应有低成本的升级能力及良好的扩展能力,最好要有良好节能能力;

• 存储系统、服务器要有高密度,要能节省空间;

• 关键应用系统需有双机做集群或其他备份机制,集群之间负载分担,并应有良好及快速的集群扩充能力,满足突发的访问需求;

• 所有数据集中存储,由高性能、高可能性、高安全机制的专业存储设备来管理数据,重要数据均还要有备份机制;

• 从行业的发展趋势来看,存储系统将更多的分担以前由服务器单独提供的服务,即提升对存储的性能要求;

• 出于长远考虑,重要数据要进行远程容灾;

• 网管系统要有广泛的兼容性,最好采用B/S架构

易管理、可扩展的新方案

在与校网络中心的相关人员进行了数次交流后,华为赛门铁克发现,用户对设备的可维护性、可扩展性犹为重视。在充分分析了用户的需求后,给用户量身定制了一套维护性、扩展性非常好的解决方案,在方案的推敲中,不断地给用户提供新的思路,并用华为赛门铁克在教育网中的诸多经验协助用户制定出全面的IT运行维护制度。

该方案包括一套华为赛门铁克 FC/IP存储S5600为主存储,一套华为赛门铁克FC/IP存储S5300做备份,配套有四框华为赛门铁克T8000刀片服务器。该方案中还充分考虑到后期准备上马的远程容灾项目。新方案拓扑如图2所示。


图2 IT系统改造后的广西民族大学关键应用系统拓扑图

在这个方案中,很好地将用户应用与数据分离。将原来的服务器应用系统平台改为华为赛门铁克的刀片,在关键的教务系统上,用了两块刀片替换掉原单机的小机,原小机在后台运行DB2数据库应用。

各系统的数据的则完全交由华为赛门铁克的FC/IP存储S5600,用户高兴地看到华为赛门铁克的存储系统完美地兼容现有的多种操作系统、数据库、应用系统。同时另有一套华为赛门铁克FC/IP存储S5300进行重要数据实时后台IP备份,普通数据定时备份。在整套系统的协同工作下,任何灾难的发生都不再是致命的。源于华为赛门铁克Oceanstor强大的可扩展性和对主流备份软件的完美支持,结合后期将上马的远程容灾项目,使整个IT系统可以轻松实现备份和容灾的双重效果。进行恢复时,可以自主选定在本地还是在异地进行,而且其效果远超过传统的灾难保护方式。

华为赛门铁克存储的高密度(24盘/框)、关键部件的冗余设计、强大的盘阵扩展能力(最大240块)、数据保险箱功能、磁盘预拷贝技术,以及如智能硬盘加电技术等诸多绿色节能特性使用户印象深刻。

实施中,用户发现,由于刀片的大量写数据工作由高性能存储设备来承担,应用系统服务器本身CPU利用率大大降低,而应用系统性能却有长足进步,这样服务器的性能在可预见的将来几年中都不会成为系统瓶颈,不用大量更新,充分保障了投资。

总体来说,华为赛门铁克的方案完全满足了客户的需求,而且在很多方面超过了用户的预期,例如:在存储系统的高密度、高可扩展性,在4U空间里能支持24块硬盘,一存储控制框最高支持240块硬盘,且支持FC/SATA盘混插。这样,在保证良好的扩展性前提下,可低成本实现分级存储,对性能要求高的应用选择FC硬盘,否则采用便宜的SATA盘。存储及服务器的管理界面友好得到用户首肯,均普遍采用B/S架构,网管人员仅需通过IE浏览器的图形化管理方式就可管理几乎所有设备。且华为赛门铁克后期将推出的大网管的产品思路,即存储、服务器、安全产品、数通产品的一体化管理系统,更合乎学校领导的管理思路。华为赛门铁克存储自带的主机多路径、虚拟快照、镜像快照、数据迁移、远程镜像等增值软件不仅能在不影响前业务的情况下完成多项后台功能,而且多数是免费的,让用户省去了一大笔购买额外备份软件的费用。刀片服务器高密度,节省空间和降低整体成本,平均一个机柜不仅能安装12个2U机架服务器,还可以安装24片以上刀片,而且集成了FC交换机、GE交换机、负载均衡模块,省去了大量网线和电源线。华为赛门铁克产品为保障产品高可用性所做出的努力让用户折服,以存储为例,存储设备不仅在控制模块、风扇、电源、UPS等关键部件产用全冗余设计,在各部件细节实现上,加入大量科技含量极高的专利技术,给用户数据上了多保险。新的系统建好以后,除替换掉原有机架式服务器外,另外增加了近10台存储设备和服务器,但机房能耗基本未增加,机房UPS依然工作在额定功率。华为赛门铁克量身定制的设计,合理的价格使用户在预算内就很出色的完成了IT系统的改造。

用户点评:“轻松管理,我喜欢”

整套系统目前已运行了好几个月,系统承受住了压力测试及多次网络报名考试和查分等网络高峰时期的考验,赢得了学校信息中心老师们对华为赛门铁克的好评。IT中心主管高兴地说:这套存储系统至少三到五年内满足性能要求,日常几乎不用进行任何维护,性价比的确很高。

对于存储系统的管理员小王老师来说,最大的好处是:“改造后的系统可以大大简化我的工作。我非常喜爱这套系统,它让数据管理工作变得非常容易,只需移动手中鼠标,就可以对庞大的应用进行灾备部署和应急管理,处理效率之高超乎想象。过去代价高昂的灾备系统维护成本不仅大为下降,而且应急效率也大为提高,我们还可以在开机状态下进行维护。”
