借微软Hyper-V和NetApp打造虚拟化平台

Hyper-V存储配置

　　Hyper-V 提供三种可供选择的存储基础设施：直连存储 (DAS)、光纤通道存储区域网络(FCSAN) 和 iSCSI。然而，由于 Hyper-V 的很多高级功能（如快速迁移）都需要使用共享存储技术，因此对于需要较多物理服务器升级的安装而言，iSCSI 或 FC SAN 比起 DAS 会更有优势。

　　Hyper-V 提供两种可用来向虚拟机提供存储的选择：虚拟硬盘和传递磁盘。第三种选择则是绕过 Hyper-V 机制，直接在子操作系统中安装 iSCSI软件发起程序并访问 iSCSI LUN（逻辑单元数）。虚拟机还可以直接访问NAS（CIFS 和 NFS）文件系统。

　　虚拟硬盘（VHD）使您可将存储分配给虚拟机，而其中的实际存储则保存在与 Hyper-V 父分区相连的磁盘上的 VHD 文件中。VHD 的优点在于更高的易管理性和便携性，而这些特性的获得取决于虚拟机存储能够封装在一个文件中。存在三种不同的 VHD 类型：

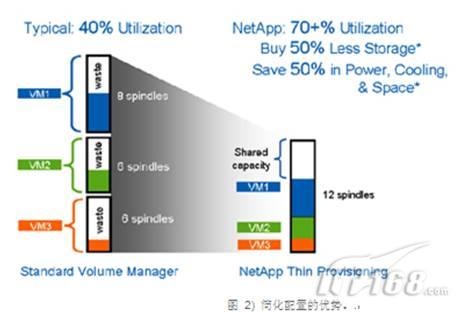

• 固定大小的 VHD，可预先为 VHD 分配所有储存。尽管预先的数据存储量要求可能很大，但 NetApp 技术（例如简化配置和重复数据删除）可大量回收此存储量。（请参考以下一节。）NetApp 建议使用固定大小的 VHD。
• 动态扩展的 VHD，可在每次添加新数据时扩展 VHD 文件。虽然这种方法极为节省空间，但它在性能、子文件系统碎片及数据校准方面存在潜在问题。有鉴于此，NetApp 建议要限制使用此类型 VHD。
• 相异的 VHD，这种 VHD 并非在创建虚拟机时创建，而是在例如创建现有虚拟机的 Hyper-V Snapshot 的情况下创建。相异的 VHD 将指向父 VHD 文件，并以类似于动态扩展 VHD 的方式增长，因此面临同样的问题。

　　传递磁盘是直连于 Hyper-V 父分区的磁盘，但它被直接分配到虚拟机，并以子操作系统的文件系统进行格式化。传递磁盘的其中一个局限在于不支持 Hyper-V Snapshot 副本。有鉴于此，NetApp 建议如非必要，尽量在 Hyper-V 环境中减少使用传递磁盘。
有关 VHD 和传递磁盘的性能特征详细信息，请参阅 Microsoft Performance Tuning Guidelines for Windows Server 2008（《面向 Windows Server 2008 的 Microsoft 性能调整指南》）中的“Storage I/O Performance（存储 I/O 性能）”一节（第 65–67 页）。

　　通过 VHD 和传递磁盘，您即可进一步选择以“IDE”或“SCSI”类型设备将其提供给子项。下表总结了与通过 iSCSI 直接访问相比，这两种选择的局限性。

　　Hyper-V服务器可使用光纤通道或 iSCSI 访问 NetApp FAS 存储系统上的 LUN。LUN 必须进行屏蔽才能与相应的 Hyper-V 父分区和子分区相连。通过 NetApp FAS 系统，LUN 掩码将在发起程序组 (igroup) 创建时进行处理。NetApp 建议为每个 Hyper-V 服务器、群集或子虚拟机创建一个 igroup（在通过 iSCSI 软件发起程序由子操作系统使用直接 LUN 访问时）。NetApp 还建议在 Hyper-V 服务器、群集或子虚拟机的名称中，嵌入 igroup 的名称和协议类型。如果 Hyper-V 服务器或群集将同时使用光纤通道和 iSCSI 协议，则必须为光纤通道和 iSCSI 创建独立的 igroup。

　　您可以在 NetApp and Microsoft Virtualization Storage Best Practices Guide（《NetApp 和 Microsoft 虚拟化储存最佳实施指南》）中，找到配置用于 Hyper-V 的 NetApp 聚合、FlexVol® 卷及 LUN 的完整建议和指导。
