手把手教你安装IBM TS3310磁带库（二）

作者：霹雳

2008/6/2 0:00:00

大中小

本文关键字：存储备份

前不久装了回IBM的磁带库TS3310，感觉在上架方面还是有需要注意的地方，特别对于刚接触此带库的工程师来说，能有个安装手册在手就不怕在客户那里担惊受怕了。话说TS3310还真是个大家伙，特别是加上了3576-E9U这个扩展柜后更是体积暴增，一个还好对付，2、3个一上那可就费力咯。本篇文章主要针对此款磁带库的机架安装和初步的面板应用做出详细的指导，希望能对工程师们的工作有所帮助。

我们已经在第一篇文章中介绍了TS3310的产品组件，接下来我们将主要介绍如何在机架中安装TS3310。阅读本文请参考：
手把手教你安装IBM TS3310磁带库（一）
手把手教你安装IBM TS3310磁带库（三）

二、在机架中安装新磁带库

机器到货后，首先打开包装并检验装运内容是否齐全，待完毕后就是上架的步骤，因为机器结构的设计所以注定了上机过程的谨慎与繁琐，下面详细的讲解下安装过程。

1. 卸下用于保护拾取器组合件的所有内部包装材料

注：如果在打开磁带库电源之前未除去所有内部包装材料，则会导致磁带库损坏，所以一定要检查清楚，要不后果很严重啊。
a. 剪断绕在拾取器包装材料上的塑料带（1）。注：一些磁带库上可能会使用挂钩和环形紧固带代替塑料带。

重要：在除去以下包装材料时，确保不要损坏拾取器组合件，请勿用力过猛。
b. 除去纸板包装材料（2）、泡沫包装材料（3）和小纸板包装材料（图中未显示）。

重要：有一些磁带库信号电缆非常靠近控制模块地板右侧的凸起金属环，在下一步除去塑料带的时候确保不要剪断或损坏这些电缆。
c. 除去塑料带。塑料带会穿到磁带库底板每侧得凸起金属环下，可能需要在多处剪断塑料带才能将它从金属环除去。

2. 从I/O站的箱上除去黄色带状包装条（图中1显示）

按照此步骤都清楚完毕后请再次确认下所拿下的塑料带及固定带。

3. 减轻重量

这一步呢，其实是可以省略，具体怎么做还是根据工程师自己当时的情况来决定，如果有帮手，那可以不做这一步，如果只有一、两个人的话那就需要卸掉一点设备来减轻重量，方便机器的抬起上架。下面简单介绍下可拆卸的部件：

卸下电源

a. 按逆时针方向旋开电源组件上的两个大头螺丝（2）。
b. 要卸下电源，可以在从下方扶住电源组件的同时，抓紧手柄（1）并将它向外缓缓拉出。

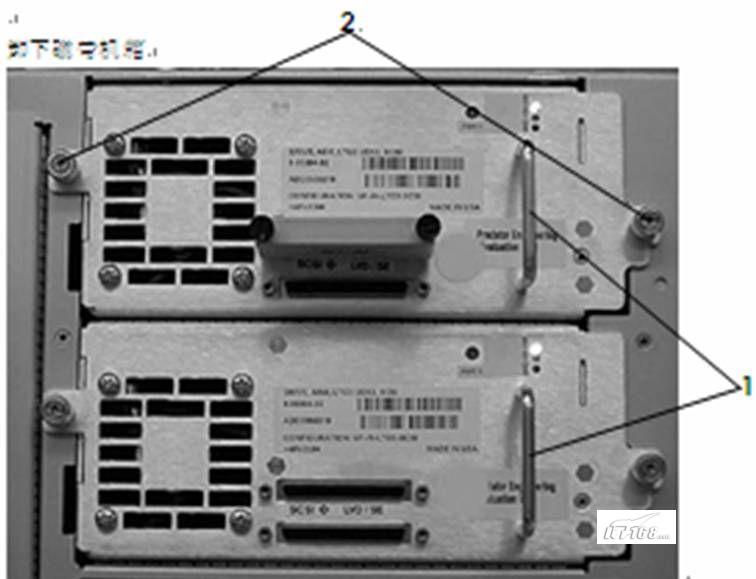

卸下磁带机箱

卸下方法同电源的拆卸方法。

4. 准备用于安装的磁带库模块

因为每个控制模块都附带顶部和底部盖板，所以为了正确安装磁带库，可能需要将一个或两个盖板从控制模块移动到扩展模块。完成后，顶部盖板应位于磁带库的顶部模块上，底部盖板应位于磁带库的底部模块上。当然如果客户就只有一个控制模块，就不需要拆卸顶部或底部盖板了。

如果要将底部盖板从控制模块转移到扩展模块，首先要嵌合拾取器组合件锁定机制（下图的1显示），需要抬起拾取器组合件才能够完成嵌合锁定机制。此装置是为了在您拆除底部盖板后挡住下滑的拾取器，不让拾取器划出控制模块的轨道而造成损失（下图2显示）。

接下来使整个5U控制模块侧翻，卸下底板周围5个底部螺丝（下图1显示）
重要：请勿旋松或卸下固定主传感器的螺丝（下图2显示），该螺丝与底部盖板螺丝具有相同的螺丝头，但它长度较长，具有粗牙螺纹，用于旋入塑料主传感器中。

除去螺丝后卸下底板，安装在扩展模块（E9U）的底部，并确保主传感器塑料块状在底部盖板内侧（下图1显示），用刚才卸下的5颗螺丝旋紧扩展模块底部盖板。

如果是要从顶部盖板从控制模块转移到扩展模块，那么操作步骤基本同底部盖板的拆卸方法，顶部盖板有四颗螺丝（下图1显示）。

5. 在机架中安装底部磁带库模块

准备好模块来进行安装后，先开始安装将位于磁带库底部的模块。注：磁带库中的底部模块是唯一应已安装了底板的模块，顶部模块是唯一应已安装了顶部盖板的模块。

首先对于所有的配置，请确保前部和后部齿条都在高位锁定。（下图2显示）

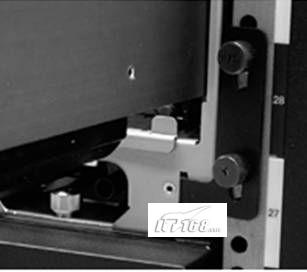

确认完齿条的位置后，可利用提供的吊索将底部模块抬起，然后滑到机架中的导轨板上，直到它接触到每个机架安装导轨后部的凸缘后，安装并旋紧每个机架安装导轨后部凸缘上的后部大头螺丝。（下图1显示）

6. 安装磁带库配置中的其他模块，这里以安装控制模块为例。

抬起刚才被卸掉了底板的控制模块（需再次确保拾取器组合件锁定机制已处于锁定状态），按同样的方法利用吊索将控制模块滑动到已安装模块的顶部上，待全部滑入后检查边缘是否对齐，打卡上方模块的I/O站门和检修门，露出检修门后的定位销（下图1显示），旋紧此定位销，旋紧前部大头螺丝（下图2显示）和I/O站门后面的大头螺丝，将上方模块的前端固定到下方模块。

固定完上下模块后，最首要的任务就是将齿条向下位移动到低位，使上下两个模块内的齿条衔接正常，不能出现明显的空缺距离或错位，请务必检查这点，笔者曾经就因为没有把齿条放到低位，接缝处有小段空缺，致使机械臂在运行时不能完成自检步骤导致机器无法使用，最后还是惊动了IBM工程师上门，哈哈。

这种齿条前后各有一条，控制齿条上下移位的那个装置非常的隐蔽，前一个在模块正面的检修门内，需要打开检修门才能操作，而后一个则需要把磁带驱动器抽出来才能看得到。齿条下移后检查下接口处，平稳过渡就算大功告成。

如果是再安装一个扩展模块的话，步骤也是一样的，关键的问题还是要仔细确保上下齿条连接正常，这点很重要。

接着安装机架协助板，以确保模块固定在机架板上。
