基于CIM数据平台的线损在线分析

1 集成是线损管理建设的关键

线损管理工作是一项涉及面广，综合性强的管理工作。线损管理涉及发电、供电、用电、计划统计各个环节。线损率是电力企业的一个重要考核指标，它不但能反映电网结构和运行方面的合理性，而且可以通过对线损的分析能促使相关部门采取从内部挖掘潜力，或增加新设备、或改造线路等措施降低线损。科学规范的线损管理可以有效的控制和减少管理损耗，提高企业的经济效益，使线损管理目标逐渐接近经济线损率的最佳目标。

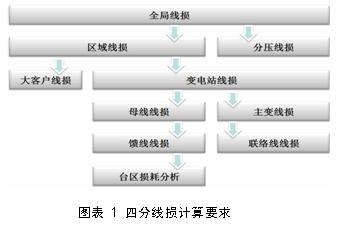

在线损“四分”管理（指分压、分片、分线、分台区）工作中，通常面临的主要问题是线损统计工作需要手工完成，需耗费大量的人力，并且由于计量时间不统一、抄表读数不准、电网模型缺少维护等问题难以准确计算。线损专职人员80%的工作时间都花在数据收集上，而只有15%时间放在线损统计上，仅有5%的精力进行科学的结论分析。

如下表所示，电力企业线损统计需要的数据往往来源于多个系统，因此实现基于EMS、负控系统、集抄等系统集成的线损在线分析应用，对实现科学规范的线损管理是非常重要的。

图表2“四分”线损统计分析需集成的系统

2 基于CIM数据平台的线损在线分析方案

2.1 总体架构

为了满足四分线损管理要求，久隆信息提出了基于CIM数据平台的线损在线分析解决方案。久隆信息自主研发的JAT UIB电力企业集成总线平台是基于IEC 61970/61968标准开发的，参照了IEC 61970/61968 CIM模型，采用标准的IEC 61970 GID接口，使得各种异构的应用系统可以方便地访问数据平台上的电量、负荷等数据，从而屏蔽了数据存储和数据表述的差异，从技术上保障了多个不同程序架构、不同数据存储结构系统的互联，即插即用且支持渐进集成，为未来拓展提供方便。JAT UIB是面向企业管理者、面向业务的集成平台，为实时线损管理集成提供了最佳选择。基于CIM数据平台的线损在线分析解决方案，主要包括两大模块：JAT UIB实时线损集成平台、线损管理分析系统，如下图所示。

基于CIM数据平台的线损在线分析方案，将来自分散在各系统的电能量、负荷、数据等数据统一起来，能方便地提供给线损在线分析系统，同时能提供给需求侧分析、电网高级应用和生产现场运行管理等应用，避免盲目的“接口”建设，为电力企业建设数字化供电公司打下良好基础，为其进行数字化供电公司的建设提供依据并找到捷径。

2.2 JAT UIB实时线损集成平台

2.2.1 功能模块

如下图所示，JAT UIB实时线损集成平台，主要包括以下功能模块：

序号	功能模块	功能描述
1	JAT UIB GID组件服务器	完成原有数据CIM标准化和访问接口GID标准化： ü将原有系统数据（SCADA实时数据，大用户的负荷、EMS电量信息等）转换为符合IEC 61970 CIM标准的数据 ü屏蔽掉数据存储和数据表述的差异 ü实现非标准向标准的转换
2	JAT UIB 61970集成服务器	提供基于IEC 61970 GID接口标准的数据访问转发和代理： ü提供统一的数据访问视图，统一管理与相关系统的接口，可以提供元数据管理、接入系统管理、智能路由、数据联邦、采集定时器等功能； ü使不同技术架构的系统能够相互衔接、访问
3	JAT UIB电网模型管理器	提供电网模型数据处理： ü电网模型建立 ü电网模型数据关联（例如表计数据与客户数据） ü模型数据修订处理、缺失数据补充 ü导入导出、版本管理、模型校验等
4	JAT UIB企业管理器	集中监控和管理各种集成服务的统一管理工具
5	JAT UIB GID测试工具集	提供对IEC 61970接口标准的测试工具
6	JAT UIB资源浏览器	提供多种数据视图察看各种已整合的企业CIM模型和SVG图形信息，例如按照变电站结构察看数据，或者根据出线察看用户信息；并提供一个统一的浏览平台

图表 4 JAT UIB实时线损集成平台功能

2.2.2 解决的关键问题

JAT UIB实时线损集成平台主要解决以下关键问题：

2.2.2.1 各分散系统数据的采集与标准化

• 准确性：JAT UIB数据集成平台，做好数据采集工作，实现数据共享，减少人工采集误差，减少线损由于抄表时间问题导致的统计口径不一致等问题，为线损管理提供数据基础，为反窃电工作提供依据；
• 完整性：数据比手工收集完整程度高许多倍，容易通过后期线损曲线，发现电量异常，找出线损的主要损耗点
• 高效性：通过JAT UIB快速、灵活的获取主网设备、主网供电量、专变售电量、用户信息、公用变售电量等数据

2.2.2.2 数据的质量提升

通过JAT UIB实现数据的多方面、多层次有机关联整合（如电网与测点、客户信息进行正确互联）与修复提升而不是简单集中，从而提升数据质量。

2.2.2.3 数据的可靠传输

• 为实时线损管理分析系统提供高效、大容量、可靠、安全的CIM标准化数据的传输；
• 将数据采集和整理自动化，将现有人员从繁杂的基础性管理中解放出来。

2.3 线损管理分析系统

2.3.1 功能模块

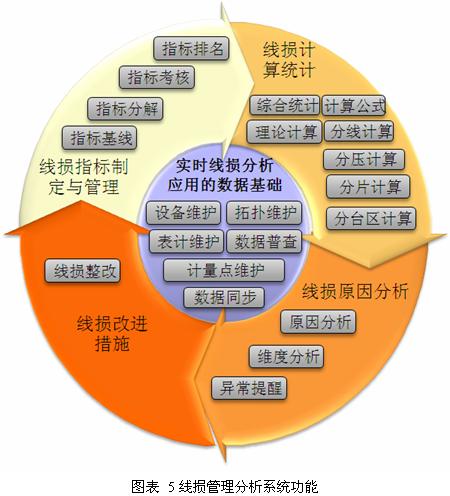

如上图所示，线损管理分析系统基于JAT UIB实时线损集成平台，实现PDCA持续改进的实时线损管理分析应用，主要包括线损计算统计、线损原因分析、线损改进措施、线损指标制定与管理等功能。

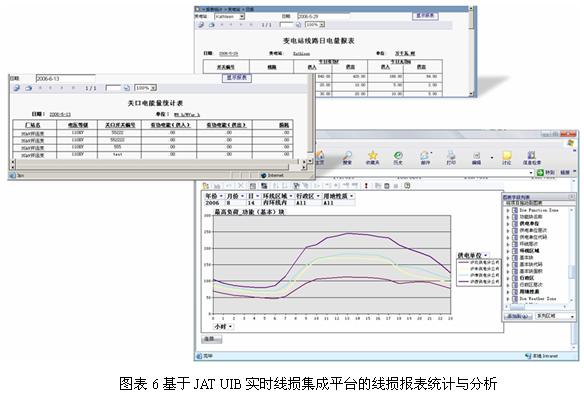

2.3.2 解决的关键问题

线损在线分析系统基于JAT UIB实时线损集成平台，主要解决了“四分”线损管理的统计、分析难题：

• 关注线损从标准制定到改进措施整体，才是实现线损改进的正确方式；
• 通过指标辅助制定、自动计算对比、线损辅助分析、后期管理跟踪，四个方面形成PDCA的过程支持线损管理改进，建设有效、全面、集成的线损分析应用；
• 线损专职人员可以把10%的时间放在数据收集上，把10%的时间花在线损统计上，把80%的时间花在结论分析和和后期措施开展和执行上。
