基于CIM模型建立集成的需求测分析系统

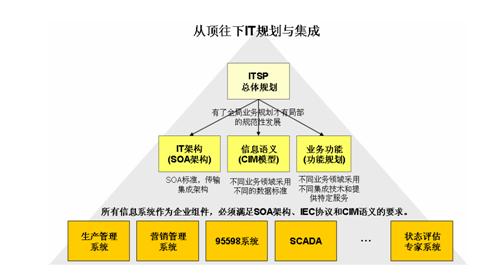

其中信息语义可以采用数据规划来解决，CIM模型是IEC 进行数据规划的产物，是当前解决这个问题最佳方案。CIM模型在电力企业中可以达到以下作用：

• 数据准备

提供数据的公共语义和数据源的规范化
 允许数据验证保证数据质量

• 数据交换
   提供数据交换的公共语言和格式
   提供共享数据的一系列公共服务
• 系统集成
   提供基于标准的集成框架
   Web服务CIM化信息载体和面向服务的架构 (SOA)
• 企业信息管理
   部分覆盖和业务流程、自动化、管理相关的企业信息模型

在电力信息数据标准中IEC CIM模型本质上就是一种对电力设备、电力量测数据等信息的本体定义。采用基于本体技术的公共信息模型描述，可以使数据建模、数据传输、数据运行过程中的数据精确唯一表达，防止信息歧义。

采用JAT UIB 建设基于CIM元数据模型集成环境

从当前市场上针对CIM集成的工具和平台来说，JAT UIB 是一个可以提供企业级专业的电力信息集成平台。从特点上来看，JAT UIB 针对CIM标准模型提供了完整的技术支持，并且基于IEC 61970/61968的完整集成解决方案，从实施设计工具到元数据服务、总线路由服务、数据同步都能提供完整的支持。JAT UIB具有以下特点：

• 双核路由集成引擎
   将现有61970、61968两个标准的应用进行整合，是可以支持两个标准的完整系统
   提供元数据路由服务、数据联邦、同步服务。
• 集成生命周期支持
  从集成过程来看，JAT UIB 完整支持一个具体业务集成场景4个生命周期环节：分析 集成场景仿真、设计 消息定制、互操作调试、运行 实时监控、维护 模型升级
• 基于CIM的企业元数据仓库
   基于独特的CIM/Link技术的企业元数据仓库可以提供来自于各系统的集成后的数据信息。
• 典型业务场景支持
   信息整合将提供基于标准的业务领域集成。JAT UIB针对每个特定业务集成提供专门的功能支持。形成有效针对性服务。

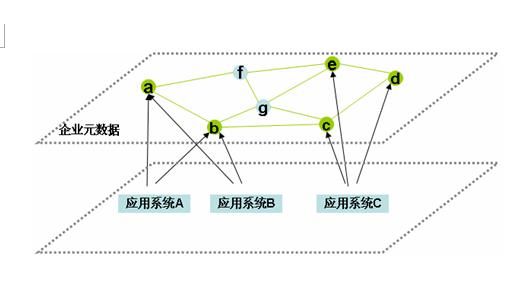

就基于CIM模型的企业元数据仓库而言，有了企业元数据模型之后就相当于有了企业全局的数据地图，可以容易看到那些数据被那些系统所支持，那些数据还不被支持，如下原理图所示：

• 数据a、b被应用系统A、B所支持
  
• 数据c、d、e被应用系统C所支持
  
• 数据f、g暂时没有应用系统可以支持

JAT UIB 可以通过CIM数据的颜色变化来直观表现，如下图所示灰色的数据表示没有系统支持，加黄的数据表示有系统支持，JAT UIB通过这种方式提供了直观的元数据服务。

另外，在集成的全过程中，JAT UIB提供集成的工具和对CIM数据模型的全过程支持也可以很好解决CIM 的实际应用问题。

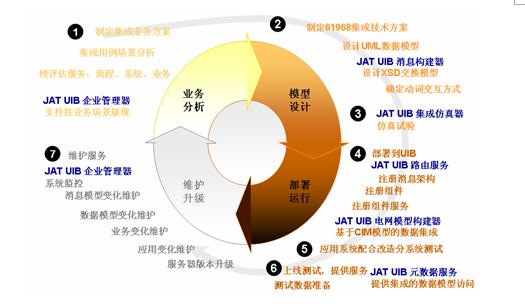

如上图所示，从集成的业务分析阶段、到集成的模型设计、集成仿真测试、部署运行到未来的系统升级，JAT UIB都可以分别提供不同的工具来进行很好的支持。

在需求侧分析系统中应用CIM集成

在需求侧系统建设中，对于省局营销部门来说，省局的负荷变化很大，但常常无法知晓负荷变化的原因，负荷大幅增加时，省公司需要知晓是主要是哪个地区增加的、哪几个大用户增加的，哪个行业引起的增加等等。营销部想要即时知晓负荷变化的情况，并分析其原因，才可以采取相应的策略与措施。

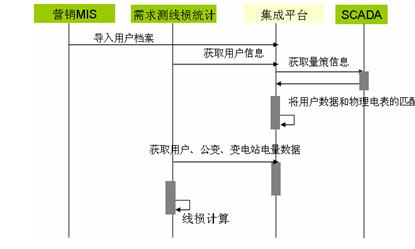

在解决这个问题时，获取来自于不同系统的信息成为成功分析的关键要素。并且需要将来自于不同系统的数据进行链接，例如，进行线损分析时，需要来自于营销系统的用户信息和来自于SCADA系统的量测信息，如下图所示。

集成系统需要基于IEC 61968/61970的标准建立统一的数据访问接口，并在交换的数据中参照CIM建立统一的信息模型便于数据交换时的数据统一。

一个采用JAT UIB产品的解决方案如下图所示：

通过对营销系统、负控系统、SCADA系统的封装，将系统数据转换为标准的CIM数据，并通过GID服务器进行数据访问，JAT UIB 路由服务提供数据访问路由和数据联邦、数据同步功能，通过外置的JAT UIB 电网模型构建器完成不同系统之间数据的关联(例如客户数据和表计数据)形成基于CIM的MDB（CIM元数据模型数据库），最后提供给需求策分析应用平台。

结论

大型EAI项目是极其复杂的，涉及到专业应用、管理协调，同时涉及到EAI技术和中间件实施，需要企业同时关注集成总线和集成数据模型，建立基于CIM的元数据模型库和数据交换机制，同时也要选择合适、成熟的集成产品来具体实施完成。
