基于三网融合的感知与控制物联网平台的构架

来源: 万方数据
2014/4/4 10:17:58
文章将无线传感网络、因特网Internet、移动3G网这三网融合,提出了一个基于三网融合的感知与控制物联网平台的构架,该平台既可以通过无线传感网络监测环境信息或设备状态,在手持终端或web服务器等处获取得到的监测信息;也可以从手持终端或Web服务器等处,对无线传感网络进行反馈控制。

分享到: 新浪微博 腾讯微博
1.绪论
三网融合,指的是将无线传感网络、因特网(Internet)、移动3G网这三种网络融合在一起。无线传感网络,即由随机分布的集成有传感器、数据处理单元和通信模块的微小节点通过自组织的方式构成网络,借助于节点中内置的形式多样的传感器测量所在周边环境中的热、红外、声纳、雷达和地震波信号,从而探测包括温度、湿度、噪声、光强度、压力、土壤成分、移动物体的大小、速度和方向等众多我们感兴趣的物质现象。Internet是一组全球信息资源的总汇。有一种粗略的说法,认为INTERNET是由于许多小的网络(子网)互联而成的一个逻辑网,每个子网中连接着若干台计算机(主机)。Internet以相互交流信息资源为目的,基于一些共同的协议,并通过许多 路由器和公共 互联网而成,它是一个信息资源和资源共享的集合。移动3G网,即利用第三代移动通信技术形成的网络。第三代移动通信技术(3rd—generation,3G),是指支持高速数据传输的蜂窝移动通讯技术。3G服务能够同时传送声音及数据信息,速率一般在几百kbps以上。目前3G存在四种标准:CDMA2000,WCDMA,TD-SCDMA,WiMAX。3G时代即将到来,由最新的无线宽带上网到手 机电视、视频通话、手机网游等应用越来越多。
在无线传感网络和 物联网嘲同应用快速发展的趋势下,本文提出了一套基于三网融合的感知与控制物联网平台的架构,该架构通过无线传感网络连接终端节点,进行感知与反馈控制;基于Internet,通过B/S模式,提供对系统的访问和控制;基于移动3G网络,提供手机等手持终端对系统的访问和控制。
2.系统的整体框架
系统通过融合物联网、Internet、移动3G网这三网,旨在开发一个通用、方便、快捷的物联网感知与控制平台。该平台允许用户随时随地访问系统,获取无线传感网络的监控数据,对无线传感网络进行反馈控制。
系统由无线传感网络、 服务器、手持终端组成。无线传感网络包括采集节点、中继节点、汇集节点(SINK),完成监控数据的采集和反馈控制;服务器中的Web服务器和客户端浏览器组成B/S结构,Socket服务器与手持终端组成C/S结构,两者都可以完成监控数据的显示、发起反馈控制等操作,手持终端可以采用Android平台。本系统的整体设计框架如图l所示:

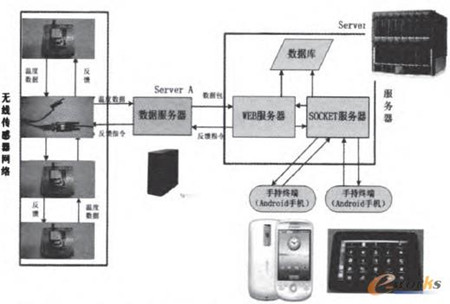

图1 基于三网融合的感知与控制物联网平台的整体框架
系统可以划分为几个模块:无线传感器网络;数据服务器;Web服务器(包括Socket服务器)以及手持终端。平台将无线传感网络、Internet、移动3G网这三网融合,将无线节点与PC、移动手持终端连接到一起。该平台既可以通过无线传感网络监测环境信息或设备状态,在手持终端或Web服务器等处获取得到的监测信息;也可以从手持终端或Web服务器等处,对无线传感网络进行反馈控制。
3.系统的数据流
系统的数据流分为监控数据数据流和反馈数据流,本节描述监控数据数据流以及反馈数据数据流的过程。
3.1 监控数据数据流
监控数据数据流如下:由无线传感网络的采集节点采集数据,将数据传送到汇集节点(可能会通过中继节点转发),然后由汇集节点将数据发送到数据服务器,数据服务器每隔一定的时间,将当前时间间隔内收到的数据打包后,发送到Web服务器,Web服务器会将数据保存进数据库中,同时还会向Socket服务器发送数据包让手持终端也能够接收到即时数据并显示。监控数据活动的过程如图2所示:
图2 监控数据活动图
共2页: 上一页1 [2]
