HP交换机成功助推石油物探随着近年来我国石油天然气勘探步伐的加快,地球物理勘探行业对计算机的计算能力和交换机的数据交换能力要求越来越高,在资料处理和解释环节中,办公网络和生产网络的界限已经变得越来越模糊。
在HP ProCurve 5412 zl的配置中,我们根据楼层、生产与办公等需求,共划分了13个vlan,较好的控制了广播风暴,并编写了访问控制列表(ACL),主要应用到生产所用的vlan中,严格控制生产数据不能外出。通过千兆光口的捆绑,实现了与处理集群交换机的2000Mbps的链接,搭建起了分院新一代网络结构(见图3)。

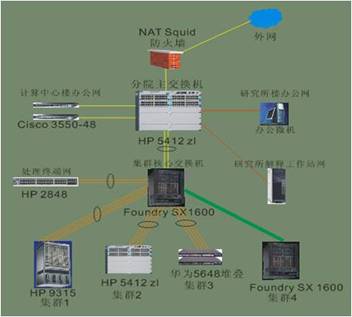

图3:网络结构图 新交换机的端口高密度大大缓解交换机端口不足:升级前交换机可用端口不足85个,多数房间内的小交换机进一步使研究所交换机严重超负荷运行。换用HP ProCurve 5412zl交换机支持最多288个千兆端口,解决现有端口需求,并留有扩充空间。 提升网络运行效率:研究所双屏微机远程登陆工作站进行图形访问占用大量带宽,原微机和解释机房交换机之间只提供400Mbps的带宽,而且微机网段访问工作站网段还需要经过核心交换机的转发,瓶颈在100Mbps,如果一台解释工作站同时有5人远程调用解释图形界面,每个人只能分享20Mbps,而我们实测在网络带宽保证达到80Mbps时远程调用解释图形界面比较顺畅,100Mbps使得研究所经常出现整体网络瘫痪的情况。新交换机提供692Gbps背板带宽,480.3 Mbps包转发能力,比原网络的路由转发速度提高一个数量级以上,提供端到端1000Mbps,改造后主交换机直连微机和工作站,这样,如果一台解释工作站同时有5人远程调用解释图形界面,每个人就能分享200Mbps,从根本上解决了解释工作站远程调用速度慢的问题。处理终端HP ProCurve 2848G交换机直接接入集群,以前处理终端mount集群服务器文件系统需要90秒,而现在基本不需要延时,远程发送作业也快了很多。处理和解释数据经常用到FTP传输数据,换了新交换机后,实测FTP速度在30MB/s至70MB/s之间(不同系统的设备、不同种类的磁盘会有一定影响),比原来快了6倍至11倍。 提高网络管理和安全管理能力:研究所楼基本是每个员工一台微机,解释员多数配置双屏显示器,可以兼作生产用。通过在HP ProCurve 5412 zl 建立dhcp-snooping ,并将其应用到相应的vlan中,有效地将IP地址和网卡物理地址(MAC)捆绑,实现只允许通过MAC验证的设备以指定的IP访问网络,杜绝随意更改IP及无IP授权的设备无法访问网络,这样可以防止拦截未授权主机的ARP广播,避免IP源地址欺骗避免窃听或盗窃网络数据,在工作站上做的一些安全控制措施能够得到有效实现。一旦网络数据发生安全问题,可以落实到某个设备、某个人,提高了网络安全性,为更加科学管理网络奠定了基础。 我们下一步准备将计算中心楼用相同的模式进行网络改造,并对HP ProCurve 5412 zl的IEEE 802.3af Power over Ethernet 功能进行开发利用,相信在不久的将来,大港分院会在HP交换机的支持下,信息化、智能化、处理解释一体化会更上一个台阶。 来源:比特网 责编:王立新 微信扫一扫实时了解行业动态 微信扫一扫分享本文给好友 著作权声明:kaiyun体育官方人口
