伴随着制造企业敏捷化和全球化的发展趋势，企业中更多的零/部件将由供应商提供。零件库能够通过零件信息的大范围共享，显著地提高零件的重用程度，企业能方便地利用标准件和通用零件快速设计和制造产品;专业化零件供应商能有效地推销自己的产品，扩大批量，降低成本。

3 系统功能分析

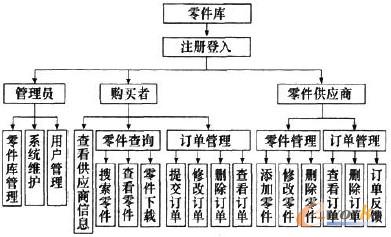

系统角色包含：管理员、购买者和零件供应商。管理员负责系统维护方面的工作;购买者可以查看零件和供应商信息，同时也具有订单管理功能。零件供应商通过租用系统将零件保存在本系统零件库内，同时也可以对收到的订单进行操作。系统功能如图4所示。

图4 系统功能

4 系统设计与实现

4.1 系统网络结构

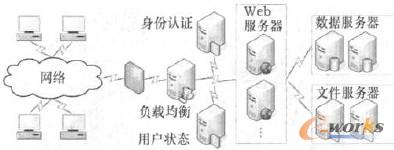

系统采用SaaS第四级成熟度模型，支持系统水平扩展。系统网络结构如图5所示。

图5 系统网络结构

系统采用服务器阵列的方式实现水平扩展;用户登入时通过身份认证服务器进行身份认证。系统通过负载均衡将用户的访问压力分配到不同的服务器上，由于用户登入系统后是具有状态的，系统通过用户状态服务器来保存用户的Session，这样即使用户两次操作被分配到不同的服务器上也没问题。

4.2 系统架构设计

系统采用4层架构来实现，分别是界面层、逻辑层，应用服务层和数据层，同时还包括系统服务功能部分，系统架构如图6所示，各层功能如下。

图6 系统架构

界面层：为用户提供交互界面，由于本系统用户个性化配置需求较弱，所以界面样式只是通过一般技术手段来实现。

逻辑层：负责系统业务逻辑判断，主要包括用户权限、订单管理和零件搜索匹配。

应用服务：将系统的服务统一到此层来实现，主要包括用户、订单管理、零件库、零件模型管理和搜索引擎等。

数据层：系统主要包括两部分数据，一是结构化数据，如用户信息、订单等，此类数据保持在数据库中;二是直接以文件形式保存在文件服务器中的零件模型。除上述业务功能外，系统述包括其他辅助功能，这些功能集中在系统服务中。系统服务确保系统正常平稳地运行。

4.3 零件族分类

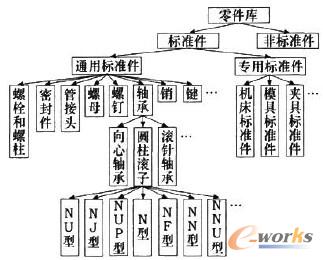

零件分类级别如图7所示，零件共分为5个级别。

图7 零件分类级别

零件供应商在添加零件时，需要选择零件所属种类。零件模型文件名也表明了零件的类别。零件命名规则及数据表关联如图8所示。

图8 零件命名规划数据表关联
