Siemens PLM Software 技术技巧(十)

作者:kaiyun体育官方人口
2007/11/16 16:22:34
本文关键字: Siemens PLM Software 技术技巧 NX

1.如何在装配里面为不同的组件定义不同的显示状态

有的时候,我们为了更好的表示装配的结构,可能会需要为不同的装配组建设定不同的显示状态,比如下面的装配图.

不同的组件分别是着色状态和线框状态,这样显示的比较清楚.

操作的方法是,在EditObject display功能中,对于所有需要着色显示的零件,都需要将 “partially shade”选项选择上,其它的线框显示的零件不用设置.

最后将图形窗口的rendering style 设置为partially shaded

这样就可以得到下面的显示状态了

TC_Eng Tips

2.如何把PSE的注释传递到Teamcenter Visualization ?

软件/硬件配置

产品: Teamcenter Engineering 2005 SR1 ,Teamcenter Visualization 2005,NX 4

问题

如何映射装配中的零部件NX对象的属性作为注释显示在TCEng的PSEzhong ,同时显示在Teamcenter Visualization中查看这些JT文件的时候也能看到这些属性。

解决方法:

假设你在NX中定义了一个PAINT的属性。一个零件在装配中有多个,但是你为每一个实例设置了不同的值。

通过下面的步骤来满足你的需求:

1.) 在TCeng中管理->类型->注释. 创建一个注释类型为PAINT

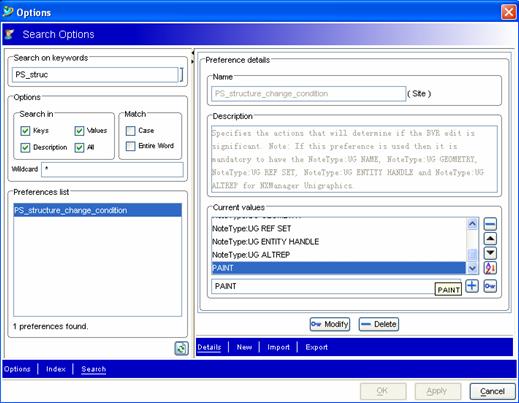

2.) 在TCEng中,通过编辑-〉选项... 添加PAINT 到预设置 PS_structure_change_condition中.

3.) 在TCEng的产品结构编辑器(PSE) 中,列标题上面按鼠标右键,添加属性PAINT. (在这一步之后,在NX 装配导航中为零部件的PAINT赋值)

4.) 在TCEng中,通过编辑-〉选项... 中创建一个站点的预设置,每一个属性有两个值。

key:
prop:

在这个示例中,按下面的方法设置
INTEROP_ExtraPLMXMLInstanceAttributes
key:PAINT
prop:PAINT

注释

1.) INTEROP_ExtraPLMXMLInstanceAttributes可以有多于一对的值。
INTEROP_ExtraPLMXMLInstanceAttributes
key:USER_DATA_1
prop:bl_ItemRevision Master_user_data_1
key:COMMENTS
prop:bl_ItemRevision Master_item_comment

2.) 你可以添加任意的BOM行属性。当你添加属性到PSE时,关闭"use displayable name",使用真实的属性名称,在INTEROP_ExtraPLMXMLInstanceAttributes 的预设置中使用这些值

TC_Project Tips

3.TCProject 2005SR1_MP03已解决中文文档名的下载问题

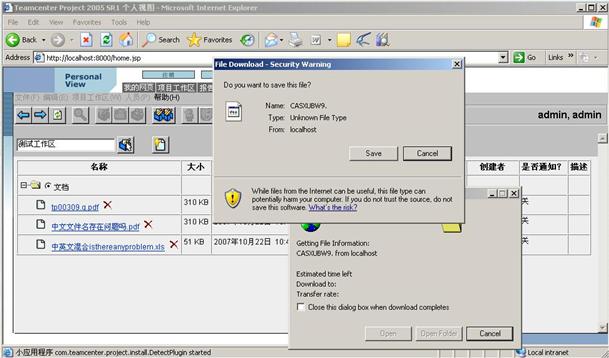

当在TeamCenter Project 2005SR1中下载工作区相关文档时,如果文档名称中包含中文,您将在文件下载名称中看到乱码,并且不识别正确的文件类型。需要手工更改文件名称才能得到正确的文件,为用户使用带来不便,如下图所示。

解决方法:

新版本的TeamCenter Project 2005SR1_MP03已经解决了该问题,如下图所示,文档名称无论是英文、中文、中英文混合,均可方便地下载。TeamCenter Project 2005SR1_MP03版本在系统稳定性以及用户界面友好等方面做出了很多改进,欢迎您升级使用。

责编:张赛静
